KYCC-CA6140模拟车床教学模型（透明）
|
|
|
|
|
|
KYCC-CA6140模拟车床教学模型是上海育源教学设备有限公司设计制造的精巧、经济型透明教学数控车床，外形美观，整机传动路线一目了然。为了全国院校教学发展需要，培养合格技术人才，我公司针对技校车工工艺学教材特研制
教学透明模拟CA6140车床。
车床技术参数:
规格:长2100mm×宽900mm×高1500mm
重量:400kg
主电动机
功率:0.37KW ,转速:1400转/分,电压:380V
拖板电动机
功率:0.12KW,转速:500转/分,电压:220V 车床技术性能:
床身上最大工件回转直径:400毫米
刀架上最大工件回转直径:210毫米
最大工件长度: 750毫米
主轴转速:正转（24级） 10～1400r/min
反转（12级） 14～1580r/min
主轴转速盘10-1400转/分（按皮带盘缩小数最高速1000转/分左右）
|
|
|
| |
KYCC-CA6140模拟车床教学模型（透明）
产品特点
1. 本产品选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。
2. 所有解剖元件均能进行正常的机械运转。
3. 充分展示各个细微结构和机构装配装置
4. 自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
5. 产品整体看上去美观大方、形象逼真、各部件分布清楚、一目了然，具体转动灵活、演示方便等特点。
技术参数
1.工作范围
床身上回转直径： 300mm
刀架上回转直径： 150mm
床身轨道宽度：300mm（实物为400mm）
主轴孔径： 30mm
2.刀架
下刀架横向行程：240mm
上刀架行程：100mm
3.尾座
尾座套筒直径： 50mm
尾座套筒行程： 75mm
主电机功率：0.75千瓦
机座由工程塑料制作，床面三角导轨是铜条
三箱外壳由工程塑料与透明有机玻璃制成
机床中拖板由钢板与工程塑料制成
机床传动齿轮由尼龙与高强度铝合金材料制成,其中重要部分的变速拨叉是钢件；次要部分的变速拨叉由工程塑料制成
机床传动三杆是钢件实物。三爪夹盘是实物。摩擦离合器是实物。
整机模型由750W三相6级电机驱动，可演示、加工塑料棒、铝棒等。
整机体积（长*宽*高）1960mm*650mm*1160mm
整机重量约200kg
|
KYCC-CA6140模拟车床教学模型（透明）
|
|
| ; |
|
|
|

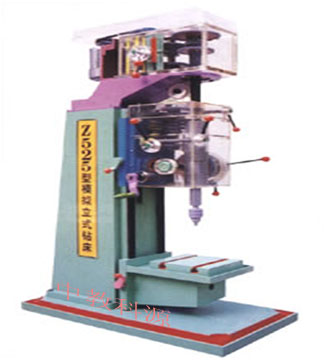

Z525模拟立式钻床模型 |

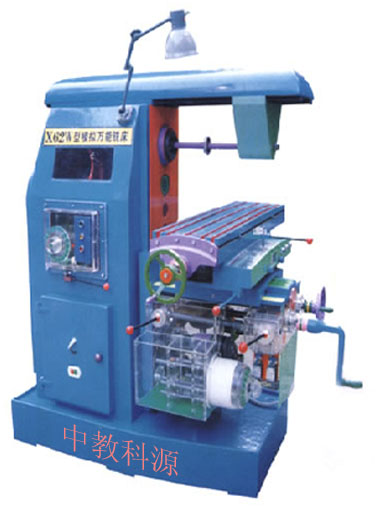

X62W型模拟万能铣床模型 |
|
|
|
|
|
|
|
|
