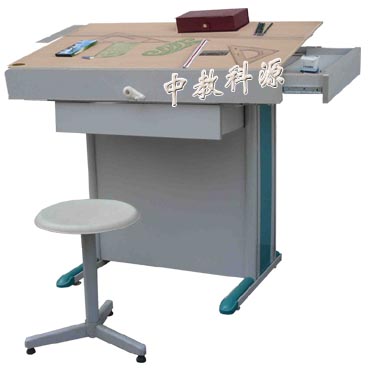

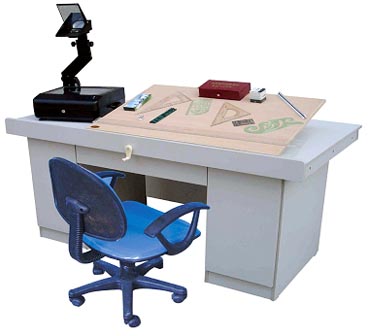

工程制图实验室教师桌 　　　　　　　　　　　　　　　　　　　　工程制图实验室学生桌

一、教师台:
（一）教师零号绘图桌:结构采用优质三聚氰胺板，长1550mm，宽850 mm，高800mm（附图），桌面附金属可倾斜升降的架子，桌面可调节倾角、前方可倾斜升降0-45度调节，桌面右侧可放置仪器、工具，附有抽屉供放学习资料、工具书等。工程制图画板材质为:高级椴木。
（二）绘图凳:塑钢结构，可调节合适的高度，调节不小于50mm，面板注塑，脚为钢。

（三）教师桌配备仪器和文具: 1、高亮度书写投影仪一台 2、银幕一幅 3、投影薄膜一盒 4、制图基本技能挂图一套 5、活动转椅一张 6、90cm丁字尺 7、90×60cm一号绘图板 8、精密绘图仪器（12件） 9、25cm曲线板 10、30cm多用斜边三角板 11、高级绘图橡皮擦 12、美工刀 13、三棱比例尺 14、多功能模板 15、大圆弧 16、不锈钢多用擦图片 17、画圆 18、绘图铅笔5支一套 19、绘图墨水 20、速成小模型38件一套 21、71A-3绘图笔

（四）、学生桌每台配备仪器和文具: 1、90cm丁字尺 2、一号绘图板 3、精密绘图仪器（5件） 4、25cm曲线板 5、30cm多用斜边三角板 6、高级绘图橡皮擦 7、美工刀 8、三棱比例尺 9、多功能模板 10、大圆弧 11、不锈钢多用擦图片 12、画圆 13、绘图铅笔5支一套 14、绘图墨水 15、速成小模型38件一套 16、71A-3绘图笔 17、学生升降凳

工程制图实验室成套设备
