数控车床-数控铣床

诚信为本 科技为先 卓越品质 源于科技

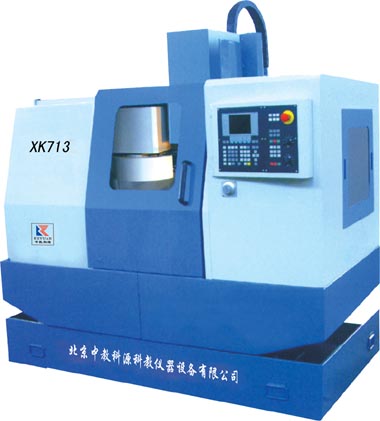

KY、XK7132型 数控铣床 (教学-生产两用)




一、主要特点
  KYXK-7132型数控铣床是一种全功能型的数控机床,床身结构运用机电一体化设计,采用进口主轴单元,无级调速,P4级主轴轴承,主轴外围设计有冷却液循环槽,高速切削时可对主轴进行冷却,采用集中润滑,全封装防护,外形美观,操作方便灵活,使用安全,维护方便。
  本机床适用于对中小型复杂轮廓曲面的铣削零件加工,可完成平面、斜面、孔槽内镗、螺旋面及三维空间切削成型。可满足三维零件加工或复杂模具的生产。对高等工科院校、中专、技校的机械制造、机电一体化、模具等相关专业的综合实训以及学生的金工实习、数控操作培训等,也是非常理想的设备。





二、主要技术参数:
项 目
单位
规格
工作台尺寸
mm
800×320
工作台最大承重
Kg
200
X向行程
mm
650
Y向行程
mm
350
Z向行程
mm
450
X向快速移动速度
m/min
10
Y向快速移动速度
m/min
10
Z向快速移动速度
m/min
10
主轴电机功率
KW
3.7/5.5
主轴孔锥度
标准
Bt30
主轴端面至工作台面的距离
mm
95-545
主轴最高转速
rpm
8000(无级变频调速)
定位精度
mm
±0.01/300
重复定位精度
mm
±0.003
数控系统控制轴数
3
机床外形尺寸(长×宽×高)
mm
2000×2050×2220
机床重量
Kg
2300
数控系统标配:可选系统:西门子802C系统;广数系统983M;华中21M等

KY、XK7132型 数控铣床 (教学-生产两用)

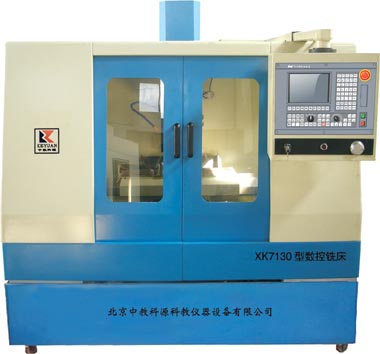

KY、XK7130型 数控铣床(教学-生产两用)

一、机床用途
  本机床是现有立式升降式铣床的改进型,可以对金属进行铣、镗、钻等多种典型加工。它的常规配置是三轴三联动数控系统的,也可以配置四轴三联动数控系统。故它适用范围十分广泛,可以加工平面凸轮、空间曲面;加工各种异形零件;可加工各种中小模具,适用于各种批量的生产。
  本机床的数控系统,具有标准RS232接口,主轴采用高性能变频调速技术,因而机床可以进入DNC系统,或进入无人化车间自动运行。
  本机床适用于机械、纺织、电子、汽车等行业的中小零件加工,尤其适用于中小企业。
  本机床也适于机械类高等院校、中等专业学校的实验室之用,可对学员进行各种编程操作训练及实际加工培训。
项 目
单位
规格
工作台尺寸
mm
700×300
工作台最大承重
Kg
200
X向行程
mm
500
Y向行程
mm
300
Z向行程
mm
360
X向快速移动速度
m/min
6
Y向快速移动速度
m/min
6
Z向快速移动速度
m/min
6
主轴电机功率
KW
2.2
主轴孔锥度
标准
Bt30
主轴端面至工作台面的距离
mm
95-545
主轴最高转速
rpm
4000(无级变频调速)
定位精度
mm
±0.01/300
重复定位精度
mm
±0.003
数控系统控制轴数
3
机床外形尺寸(长×宽×高)
mm
1650×1550×2000
机床重量
Kg
1600
数控系统标配:可选系统:西门子802C系统;广数系统983M;华中21M等
KY、XK7130型 数控铣床(教学-生产两用)

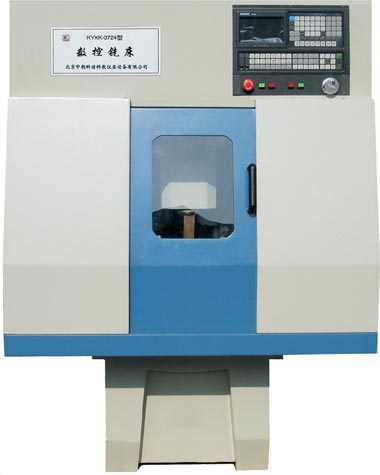

KYXK-0724型数控铣床(教学-生产两用)
一、机床的用途和特性
  KYXK-0724型数控铣床是一种经济型的数控铣床。铣床机械结构是在对国内同类机床充分了解的基础上进行的全新机电一体化设计。结构合理紧凑,操作方便灵活,使用安全,维护方便。
  本机床主轴传动采用变频无级调速,操作简便,三座标驱动采用先进的数字式交流伺服电机及驱动系统,带动精密滚珠丝杆副移动座标,尺寸精确、稳定、加工快捷、高效。机床控制系统可由用户自行选择数控系统,可完成数控编程、程序检验、参数设定、模拟仿真及动态跟踪显示。所有系统均有RS232接口,具有与计算机通讯的功能,并且提供CAD/CAM软件相配套使用。 本机床适用于小型零件复杂轮廓曲面的铣削加工,可完成平面、斜面、及三维空间型面的切削成型。除可满足一般有色金属加工或模具企业生产要求外,特别适用于高等工科院校、中专、技校的机械制造、机电一体化、模具等相关专业的综合实验、以及学生的金工实习、数控操作培训等、是数控教学培训及设计开发的理想设备。
二、机床的主要规格与参数

项 目
规格
工作台最大负荷:50KG
mm
工作台面积:400×240mm
mm
T型槽尺寸/间距/槽数:
12×75×3
X/Y/Z三轴行程
400/200/250mm
主轴转速范围
100-5000(无级变频调速)
主轴孔锥度
7:24
主轴鼻面至工作台面距离
15-215mm
最大运动速度(三轴)
6000mm/min
定位精度
±0.015mm
主轴马达
0.55kw
最小设定单位(三轴)
0.001mm
重复定位精度
±0.01mm
机械外观尺寸
1150×1200×1600mm
机械重量
800kg
可选系统:西门子802C;广数;华中21M
KYXK-0724型数控铣床(教学-生产两用)
