4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
　　5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
　　1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
　　2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
　　3、装置容量：＜1.0KVA
　　4、外形尺寸：1100×700×1400（mm）
三、装置配备

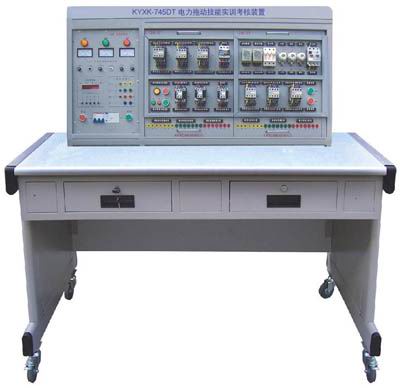

（一）电源控制屏
　　控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
　　1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
　　2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
　　3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
　　4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
　　1、DW-71 电力拖动培训组件（一）
　　2、DW-72 电力拖动培训组件（二）
　　3、DW-73 电力拖动培训组件（三）
　　4、PLC主机及转换器培训组件（三菱FX1N-24mR）
　　5、SC-09编程通讯电缆
　　6、仿真软件
　　7、工控组态软件
　　8、三相异步电动机 380V Y/△接法，带离心开关 2台
四、实训项目
（一）电力拖动部分
　1、闸刀开关正转控制线路
　2、接触器点动正转控制线路
　3、具有自锁的正转控制线路
　4、具有过找保护的正转控制线路
　5、倒顺开关控制正反转控制线路
　6、接触器联锁的正反转控制线路
　7、按钮联锁的正反转控制线路
　8、按钮接触器复合联锁控制线路
　9、自动往返行程控制线路
　10、接触器控制串联电阻降压起动线路
　11、时间继电器控制串联电阻降压控制线路
　12、手动Y/△降压起动
　13、接触器控制Y/△降压起动
　4、时间继电器控制Y/△降压起动
　15、QX3-13型Y/△自动起动控制线路
　16、半波整流能耗制动控制线路
　17、全波整流能耗制动控制线路
　18、C620车床电气控制线路
　19、手动降压起动
　20、单相运行反接制动控制线路
　21、电动葫芦电气控制线路
　22、C6163车床电气控制线路
　23、控制电路联锁控制线路
　24、主电路联锁控制线
（二）PLC综合训练部分
　1、与、或、非逻辑功能测试
　2、定时器、计数器功能测试
　3、跳转、分支功能测试
　4、移位寄存器实训
　5、数据处理功能实训
　6、微分、位操作实训
　7、艺术彩灯造型的PLC控制
　8、PLC控制三相异步电动机自锁正转控制
　9、PLC控制三相异步电动机正反转控制
　10、PLC控制三相异步电动机Y/△启动控制
　11、PLC控制三相异步电动机降压启动控制
　12、PLC控制三相异步电动机能耗制动控制
　13、PLC控制C620车床电气控制线路
　14、PLC控制C6163车床电气控制线路
　15、PLC控制电动葫芦电气控制线路
