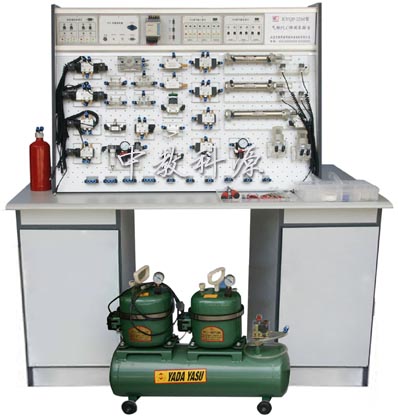

KY-2005型气动PLC控制实验设备
|
|
|
LC控制实验室是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议，精心设计而成。该系统
除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器（PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、职业学校机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《PLC可
编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。
学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。还可以
通过实验，掌握PLC可编程序控制器的功能，控制原理及编程技巧等。 |
气动PLC控制实验室主要特点：
1、实验系统采用“二合一”结构，即一张实验桌配备两套实验设备，可供两组四位学生同时进行实验,优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
2、实验气动元件均装有带弹性插脚的底板，实验时组装实
验回路快捷、方便;实验回路清晰、明了。实验气源压力低；电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
3、电气主控单元采用PLC可编程序控制器控制，可与PC微
机通讯实现微机智能控制。同时，还可采用独立的继电器控制
单元进行电气控制，通过比较,突出PLC可编程序控制器控制的
优越性，加深对PLC可编程序控制器的了解及掌握。
4、该系统是典型的机、电、气一体化的综合实验设备,功
能强、适用范围广。
|
|
|
气动元器件配备：
空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向
阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸......。
电气控制器件：
直流24V（3A）电源单元，PLC可编程序控制器（日本松下FP1--C14）,PLC电气控制输入单元，PLC电气控制输出单元，继电器控制单元，行程开关（常闭、常开）。 |
|
| |
PLC电气输出单元
|
|
|
|
|
|
|
直流电源单元
|
PLC可编程程序控制单元
|
继电器控制单元
|
PLC电气输入单元
|
|
|
|
|
|

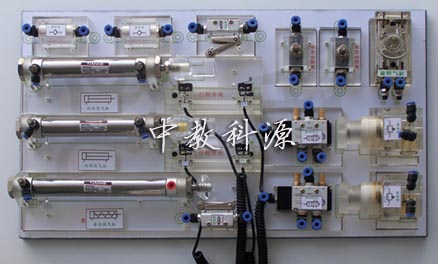

气动PLC控制实验设备元器件
|
|
| 主要技术参数： |
|
实验项目类型：（本实验台可以任意组合装配下列类型的气动回路） |
PLC可编程序控制器：
松下FP1-C14型主机，8输入、6输出（继电器输出方式）。
直流电源：输入：AC 220V
输出：DC 24V/3A
空气压缩机（基本配置小型机）：
电源：AC 240V
电机功率：360W
公称容积：10L
额定输出气压 0.7MPa
实验台外形尺寸：
1600×1000×740mm
实验支架尺寸：
1100×600mm
|
|
一、气动基本控制回路实验
二、单回路作用缸自动控制
三、多回路作用缸自动控制 |
|
四、PLC控 制技术的应用
五、继电器控制技术应用
六、其它综合、扩展性实验 |
| |
|
|
|
| |
气动基本实验回路举：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
|
|
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
|
|
| |
|
|
【下一页】 |
| |
|
|
|
|
|
|
| |
|
