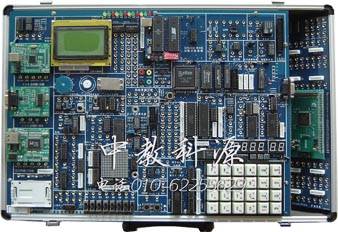

KY-52PE创新单片机.EDA综合开发实验仪



一、产品介绍:
  本系统是《MCS-51单片机原理与接口》《C8051Fxxx高速SOC单片机原理及应用》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备,在传统实验项目的基础上增加了新型实用接口(如红外线收发、多种总线开发、网络通信等),为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。


KY-52PE创新单片机.EDA综合开发实验仪


二、系统主要特点
(1)仿真器外接:仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。仿真器外接,配有Keil-c仿真器K51U或选配208和其它型号仿真器。208高性能MCS-51硬件仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,上位仿真软件支持汇编、C语言、PL/M语言。可运行于WIN98/2000/NT/XP操作系统平台。
(2)仿真C8051F 单片机(SOC):该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有EC5型USB高速通讯仿真器,通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真;集成开发环境支持Silicon Labs IDE和KEIL C软件。可对嵌入式系统C8051F 单片机(SOC)进行实验、开发。
(3)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。
(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(5)二次开发:主机板留有系统总线接口,通过单片机仿真器调试用户系统。
(6)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。
(7)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。
三、系统组成:
·硬件:
(1)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),16*16 LED点阵电路,开关逻辑电平输入/ 输出电路,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口,PWM电路、射极跟随器。
(2)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L等;
(3)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;
(4)新型实用接口电路:数字温度18B20、串行DA(TL5615)、串行AD(TL549)、I2C日历钟(PCF8563)、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
·电源:
系统内置高性能直流稳压电源。
·机箱:
系统配置轻便铝合金箱子作为实验仪机箱。外型尺寸(长*宽*高):52×33.5×10cm

四、实验项目             (5)数据排序实验;
(一)软件实验             (6)查找相同数据个数;
(1)清零程序;            (7)无符号双字节快速乘法子程序;
(2)拆字程序;            (8)多分支程序;
(3)拼字程序;            (9)脉冲计数实验;
(4)数据区传送子程序;        (10)电脑时钟实验。

(二)硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)8 / 12位A/D转换实验;
(10)8 / 12位D/A转换实验;
(11)8279键盘显示实验;
(12)通用打印机实验;☆
(13)微型打印机打印字符、曲线、汉字实验;☆
(14)日历时钟DS12887控制实验;☆
(15)I2C储存卡读写实验;
(16)语音芯片ISD1420控制实验(录音);☆
(17)语音芯片ISD1420控制实验(放音);☆
(18)继电器控制实验;
(19)步进电机控制;
(20)8253方波实验;
(21)小直流电机调速实验;
(22)16*16 LED点阵显示实验;
(23)128*64 LCD液晶显示实验;
(24)8250可编程异步通讯接口实验(自发自收);
(25)8251可编程通讯接口实验(与PC机);
(26)单片机RS232/485串行发送实验(双机通讯);
(27)单片机RS232/485串行接收实验(双机通讯);
(28)温度压力实验;
(29)CAN总线通讯接口实验;☆
(30)以太网TCP/IP协议接口实验;☆
(31)USB2.0通讯接口实验。☆
(32)DS18B20单总线温度测量实验
(33)红外线遥控收发实验
(34)TLC549串行A/D转换实验
(35)TLC5615 10位D/A串行转换实验
(36)I2C日历时钟实验
(37)看门狗实验
(38)PWM实验
(39)射极跟随器
(40)EDA扩展卡(isp1032/ep1k30等) ☆

说明:实验项目打“☆”号为选配扩展卡实验
附:C8051F020单片机主要特点:
SDY-C8051F嵌入式仿真系统是针对C8051F 单片机(SOC)而开发的。C8051F单片机完全兼容MCS-51指令系统,利用此平台,不仅可以开展传统的MCS-51单片机教学,如指令系统、中断系统、I/0口接口实验、外围逻辑和通信实验,也可以讲授片上系统(SOC)的概念、体系结构、设计方法、系统应用,使学生在学会C8051F系列片上系统单片机开发方法的同时,感受到片上系统单片机在设计方法上的革新和解决的高效。
1、模拟外设:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可编程转换速率,最大100ksps
●可多达8 个外部输入;可编程为单端输入或差分输入
●可编程放大器增益:16、8、4、2、1、0.5
●数据相关窗口中断发生器
●内置温度传感器(±3°C)
(2)8 位 ADC(ADC1)
●可编程转换速率,最大500ksps
●8 个外部输入
●可编程放大器增益:4、2、1、0.5
(3)两个12 位DAC
●可以同步输出,用于产生无抖动波形
(4)两个模拟比较器
●16个可编程回差电压值
●可用于产生中断或复位
(5)电压基准
●内部基准(2.4V)
●外部部基准输入
(6)精确的VDD 监视器和欠压检测器
●可通过MONEN引脚允许或禁止。
2、片内JTAG 调试和边界扫描
●片内调试电路提供全速、非侵入式的在系统调试
●支持断点、单步、观察点、堆栈监视器;可以观察/修改存储器和寄存器
●符合IEEE1149.1 边界扫描标准
3、高速8051 微控制器内核
●流水线指令结构;70%的指令的执行时间为一个或两个系统时钟周期
●速度可达25MIPS(时钟频率为25MHz 时)
●22 个矢量中断源
4、存储器
●4352 字节内部数据RAM(4K + 256)
●64K 字节FLASH 存储器;可以在系统编程,扇区大小为512 字节
●外部64K 字节数据存储器接口(可编程为复用方式或非复用方式)
5、数字外设
●8 个字节宽的端口I/O(C8051F020)所有口线均耐5V 电压
●可同时使用的硬件SMBus(I2CTM 兼容)、SPITM及两个UART 串口
●可编程的16 位计数器/定时器阵列,有5个捕捉/比较模块
●5 个通用16 位计数器/定时器
●专用的看门狗(WDT)定时器;
6、时钟源
●内部可编程振荡器:2-16MHz
●外部振荡器:晶体、RC、C、或外部时钟
●实时时钟(RTC)方式(用定时器3 或PCA);
7、供电电压(2.7V - 3.6V)
●典型工作电流:10mA @ 20MHz
●多种节电休眠和停机方式
