KY-2005型液压PLC控制实验设备
  KY-2005型PLC控制实验室是根据高等院校机电一体化教学大纲要求,在透明液压传动演示系统的基础上,采用了开放型综合实验台结构,经不断改进研制而成的,是目前液电控制最理想的实验室设备。
产品特点:
1、实验系统采用"二合一"结构(即一张实验桌配备两套实验设备),可供两组四位学生同时进行实验,共享资源。
  2、实验元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。
  3、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,以液压回路为控制对象,加强对PLC可编程序控制器的学习及应用。
  4、采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。

实验项目:
一、液压传动基本控制回路实验。;
二、多回路作用缸自动控制。
三、PLC可编程序控制器的控制技术的学习及应用。
四、其它综合、扩展性实验。

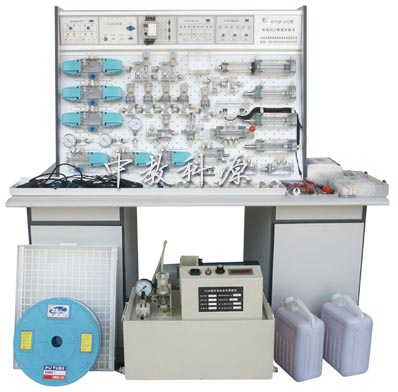

液压PLC控制实验设备
KY-2005液压PLC控制实验设备
液压PLC控制实验设备
油泵供油操作面板

十八种基本液压传动控制回路:
1.用换向阀的换向回路
2.用“O"性机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵的调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电气行程开关的顺序动作回路
18.用行程阀的顺序动作回路
