KYZL-2107 空调制冷制热综合实验设备(第七代)


一、产品概述:
  第七代制冷制热实验室设备是在第六代的基础上进行较大规模地改造而完成的。新增加其它类型的空调、冰箱系统及电路十几个机种,有利于学生更全面地掌握制冷、制热技术。分体空调为立体结构,前面为仿真室内机组,后部为仿真室外机组,室内机组改进为真实空调组件,外套真空调全透明外壳。冰箱方面也进行了改进,前后格分开:前面为冷冻室,后面为电冰箱压缩机、工作室等。
  另外,为了克服冰箱、空调温度显示的问题,第八代产品又增加了巡回检测数码温度显示系统,可以很直观地观察制冷制热系统中各关键点的温度、并以数字的形式显示。

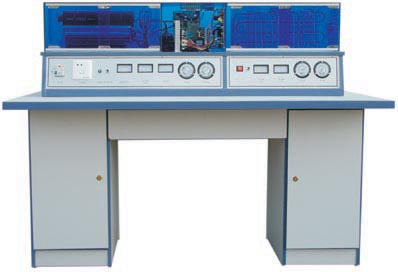

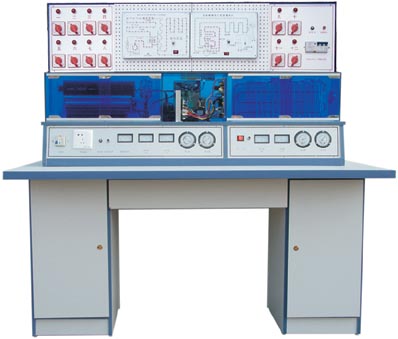

               老师示教台                          学生实验台(每桌二座)
>

          空调演示板                    冰箱演示板                  实用工具


二、显著特点:
1、整体设计合理、紧凑,使实验室视野更加开阔。
2、多点温度采集、巡回检测、数码显示。
3、软、硬件相结合,增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。
三、空调冰箱系统流程实习项目
  1、普通单门电冰箱系统流程
  2、双门直冷式电冰箱制冷系统流程
  3、双门间冷式电冰箱制冷系统流程
  4、单门直冷式电冰箱制冷系统流程
  5、单门间冷式电冰箱制冷系统流程
  6、热敏电阻温控器系统流程
  7、gr204eic温控器系统流程 8、分体式热泵型空调器系统流程
9、分体式热泵型空调器电控系统流程
10、窗式电泵型空调器系统流程
11、风冷柜式空调器电控系统流程
12、电冰箱动态演示系统
13、分体式热泵型空调器动态演示系统
四、主要技术参数
  工作电源:ac220v±5% 50hz 环境温度:-5℃~40℃
  相对温度:≤85%(25℃) 整机功耗:<1kw
  外形尺寸:1600 mm800mm1170mm 制冷机类型:空调:r22 冰箱:r12
  压缩机功率: 空调:1ph 冰箱:1/10ph
五、新增分体空调电路常见故障实验项目
 (一)整体不工作或工作不正常,可通过以下故障演示:
  1、微处理器损坏,故障代码q,应更换
  2、晶振不良,故障代码l
  3、cpu工作+5v电源丢失,故障代码g
  4、整流二极管损坏,无法正常工作,故障代码f
  5、三端稳压7812不良,无法正常工作,故障代码v
  6、cpu复位不良,空调无法工作,故障代码h
 (二)室内风机工作,而主机不工作,可通过以下方法排除故障:
  1、如压缩机不能正常工作,一般情况下:电容过载保护器断路,可更换电容过载保护器
  2、如控制指令有误,故障代码k
  3、如12v电源丢失,故障代码v
 (三)整体正常工作、遥控失灵、可通过以下方法演示:
  1、如遥控器损坏,故障代码u
  2、接收头不良,故障代码p
  3、cpu不良,故障代码p
 (四)整体工作、遥控正常,而没有蜂鸣器,可用以下方法演示:
  1、蜂鸣器损坏,故障代码w
  2、2003集成损坏,故障代码x
 (五)整机工作,风门不动作,故障代码y
 (六)注意事项:
  1、以上故障演示,只能逐个进行,演示完应使开关复位,故障点指示灯熄灭。才能进行下一个故障演示。
  2、正常状态,演示开关全部向前(向上)。
  3、主机接通和关、时间间隔需5分钟左右,因连续启动易损坏压缩机。
  4、微处理器设置延时保护功能3分钟。
  5、制冷转换制热需用在停机状态3分钟以上。
