KY-JJ《机床夹具》示教陈列柜

一、概述:
  机床夹具陈列柜,按照国家机械工业部蔡光耀、薛源顺、李庆寿等三院五校教学大纲设计而成,是一套立体化机械产品。机床夹具设计是一门实践很强的科学技术,为了加强对学生夹具设计基本能力的培养,主要从机械加工工艺系统各环节的几何关系,阐明夹具保证加工精度的原理,并介绍夹具组成要素的知识,探讨机床夹具发展方向其中对通用可调和成形夹具,组合夹具、自动化夹具等作了初步介绍。
二、主要技术参数:
  1、结构:柜体采用铝合金制作,上下柜结构。
  2、尺寸:1250×430×1780mm

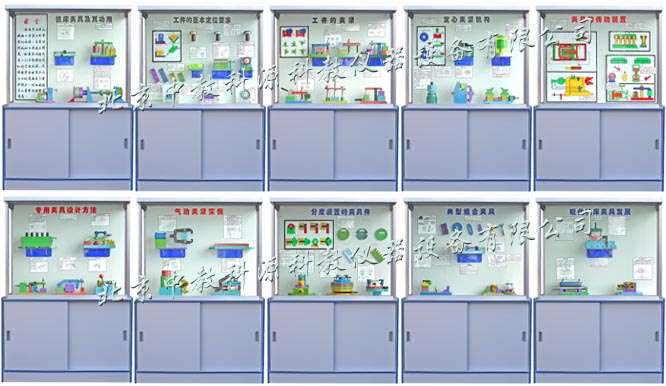

《机床夹具》示教陈列柜
《机床夹具》示教陈列柜详细内容:
序号与名称
陈列柜内容
第一柜
机床夹具及其功用
1、钻床夹具 2、压铣键槽夹具 3、车床改拉床夹具 4 、车床夹具
第二柜
工件的基本定位要求
1、定位基准及工件的六个自由度 2、支承钉的种类 3、支承板的种类 4、六面体定位 5、圆环工件定位 6 、轴类工件定位 7、平面几何体的定位 8、圆柱几何体的定位 9、圆盘几何体的定位
第三柜
工件的夹紧
1、夹紧力的方向应有助于定位 2、夹紧力方向与夹紧力大小的关系 3、典型螺旋压板机构 4 、斜楔与压板组合的夹紧机构 5、螺旋压板机构 6、快带螺旋夹紧机构 7、圆偏心夹紧机构 8 、双斜面楔夹紧机构
第四柜
定心夹紧机构
1、定心对中夹紧的工作原理 2、四爪卡盘 3、机动楔式夹爪自动定心机构 4、车偏心弹簧夹头 5、螺旋夹紧机构 6、虎钳式定心夹紧机构
第五柜
夹具的传动装置
1、气液增压器 2、车具气动回路布局 3、电磁夹紧原理 4、真空夹具工作原理 5、气液增压工作原理
第六柜专用夹具设计方法
1、多件连续联动夹紧铣床夹具 2、双向作用的偏心夹紧机构 3、带快退装置的斜楔夹紧机构 4、四点联动夹紧机构 5、偏心轴夹紧机构
第七柜
气动夹紧实例
1、双臂双作用铰链夹紧机构 2、多件平行联动夹紧铣床夹具 3、气动斜楔夹紧机构 4、双臂单作用铰链夹紧机构
第八柜
分度装置的夹具件
1、分度对定机构 2、常见的等分表面:a)圆周分度的孔,b)圆周分度的孔,c)圆周分度的槽,d)直线分度的孔,e)直线分度槽 3、带分度装置的钻床夹具 4、立轴分度铣床夹具 5、带分度装置的车床夹具
第九柜
典型组合夹具
1、T形槽系组合夹具元件 2、V形槽夹具 3、国外的一种孔系组合夹具 4、KD型孔系组合夹具
第十柜
现代机床夹具发展
1、钻床半自动化夹具 2、模块化钻模 3、模块化铣镗床夹具
