KYDT-518A电力拖动实验室设备
|

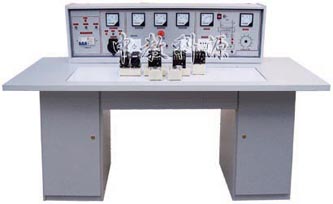

电力拖动学生实验台
|

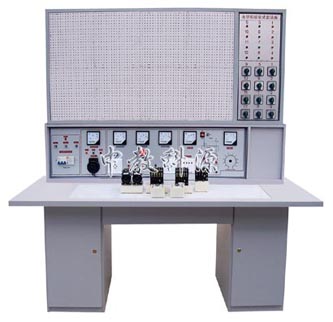

电力拖动教师示教台
|
|
※ 概述:
设备主要为电工专业学校而设计，用以完成电力拖动类实验，可满足学生对电器安装、接线工艺、电路分析、电机控制运行、故障分析等实验教学的需要。为今后解决电力拖动与自动控制中的一般技术问题以及承担电力拖动控制线路的安装、维修等任务打好基础。
※ 结构与配备:
1、学生台桌:配有学生台桌12台，尺寸:160×68×80 cm，桌面中央配置通用插板（尺寸为90×35cm），一台二座，台桌下部为元件储存柜。
2、示教台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基相同。
3、学生实验桌中部装有通用实验底板:实验时把元件器盒插入实验板，即可连线实验。
※ 实验台主要技术指标:
1、电源输入指示
2、UFV、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电、过载、短路保护功能。
4、电压换相开关:用来观察三相线电压，450V电压表指示。
5、电流表2A 3只，分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源。
7、三相四线输出接线座。
8、三相电源插座。
9、220V市电插座，供外接仪器使用。
10、电源开关:控制"交直流调压电源"
11、FU:交直流调压电源保险座。
12、0-240V交流输出:0-240V交流输出接线座。
13、0-220V直流输出:0-220V直流输出接线座。
14、电压表250V:指示调压电源的输出电压值。
15、Ra、Rf调节旋钮
16、Ra、Rf接线座
※ 实验内容:
|
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过载保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动 |
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路 |
|
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例
※ 器材配备清单:（以一套二十四座为例） |
|
序号
|
名 称
|
型号（或规格）
|
单位
|
数量
|
备 注
|
|
1
|
保险管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接触器
|
CJ10-l0A 380V
|
个
|
6×13
|
已装元件盒上
|
|
3
|
指示灯
|
XD-5
|
个
|
3×13
|
已装元件盒上
|
|
4
|
整流二极管
|
IN5408
|
只
|
5×13
|
已装元件盒上
|
|
5
|
电阻
|
RX-510Ω/30W
|
只
|
3×13
|
已装元件盒上
|
|
6
|
钮子开关
|
KN1×2
|
只
|
3×13
|
已装元件盒上
|
|
7
|
行程开关
|
LXl9-001
|
只
|
4×13
|
已装元件盒上
|
|
8
|
按钮-红
|
LAl9-ll
|
只
|
2×13
|
已装元件盒上
|
|
9
|
按钮-绿
|
LAl9-11
|
只
|
4×13
|
已装元件盒上
|
|
l0
|
倒顺开关
|
KO-3 380V/10A
|
只
|
１×13
|
已装元件盒上
|
|
11
|
三相闸刀
|
380V l5A
|
只
|
１×13
|
已装元件盒上
|
|
12
|
三相双投闸刀
|
380V l5A
|
只
|
1×13
|
已装元件盒上
|
|
13
|
热继电器
|
JRO-20/3
|
只
|
2×13
|
已装元件盒上
|
|
14
|
时间继电器
|
JS7-1A 380V
|
只
|
2×13
|
已装元件盒上
|
|
15
|
变压器
|
BK-25W 380V/6.3V 36V
|
只
|
１×13
|
已装元件盒上
|
|
16
|
导线
|
铜蕊线1.13MM
|
米
|
若干
|
已装元件盒上
|
|
l7
|
尖咀钳
|
|
把
|
１×13
|
|
|
18
|
螺丝刀
|
|
把
|
3×13
|
大号、小号平头、十字
|
|
19
|
万用表 MF-47型
|
|
只
|
1×13
|
|
|
20
|
电动机
|
Y/Δ380V
|
台
|
2×13
|
|
|
|
