●产品概述:
实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好。盒盖印有永不褪色元件符号，线条清晰美观�:盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。 |
| |
|
| |

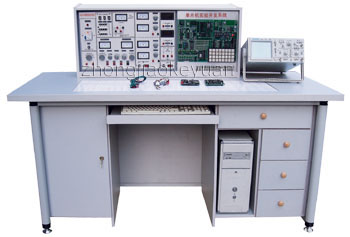

KYDG-618型模电、数电、单片机开发综合实验台
| |
●
功能与结构:
一、实验台功能:
1．电源及参数
1.1输入电源:三相四线电源，输入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A。
B组:二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，+14V。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器:
2.1波形:输出正弦波、三角波、方波。
2.2频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
4、单片机硬件结构及配置:
4.1单片机微处理器:8031/80C196KB可换。
4.2存储器:程序存储器、数据存储器、I/O接口统一编址最多达64K。
4.3 I/O接口苦芯片:8255、8250、8279、A/D、D/A转换、简单并行输出二个，并行输入一个、串－并转换接口一个。
4.4实验电路:24键键盘一个，六位LED数字显示、逻辑电平输入开关、发光二极管显示、步进电机、直流电机、继电器、音响等电路。
4.5EPROM写入装置:可对27C64、27C128、27C256等EPROM芯片进行读写。
5、单片机软件及仿真功能:
5.1全下拉式菜单。
5.2支持ASM51、ASM96、PLM96、C51等编程语言。
5.3可进行源语言级调试，具有断点、单步、跟踪、浏览等操作。
5.4支持仿真功能，用户仿真空间48K。
5.5支持对EPROM的空白检查、读、写、反汇编、存盘等操作。
6、单次脉冲:每拨一次钮子开关输出一对正负脉冲。
7、外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0－999mA。
8、外测交直流二用电压表:精度0.5级，三位半数字显示，测量范围:0－99V。 |
| ● 实验项目: |
（一）模拟电子部分:
1、二极管的正、反相特性
2、晶体三极管的输入、输出特性
3、晶体管共射极单管放大器
4、两级阻容耦合放大电路
5、氏同反馈对放大器性能的影响
6、场效应管放大器
7、差动放大电路
8、运算放大器指标测试
9、集成运算放大器的基本应用（多种模拟运算电路）
10、集成运算放大器非线性应用（多种波形发生器）
|
11、变压器耦合推挽功率放大器
12、OTL功率放大器
13、集成功率放大器
14、单相桥式整流电路
15、串联型晶体管直流稳压电源（设计性实验）
16、集成直流稳压电源
17、单结晶体管特性
18、单结晶体管触发电路
19、晶闸管简单测试
20、晶闸管可控整流电路 |
| 利用上述20项实验元器件还可完成下面实验项目 |
1、电压负反馈偏置电路
2、分压式电流负反馈偏置
3、用二极管稳定工作点
4、共基极放大电路
5、共集电极放大电路
6、共源极基本放大电路
7、场效应管共漏极电路
8、场效应管共栅极电路
9、单管阻容放大电路
10、变压器耦合放大电路
11、甲类功率放大电路
12、串联电流负反馈电路
13、串联电压负反馈电路
14、并联电压负反馈电路
15、并联电流负反馈电路
16、共基共射极放大电路
17、自举射极输出电路
18、NPN-PNP直接耦合放大电路
19、用负反馈消除自激振荡
20、晶体管开关作用
21、变压器反馈工振荡电路
22、电容三点式振荡电路
23、电感三点式振荡电路
24、差动放大电路的基本形式
25、长尾式差动放大电路
26、双电源长尾式差动放大电路
27、运放用作交流比例放大
28、反相输入保护措施
29、同相输入保护措施
30、电源极性错接的保护
31、RC高通电路
32、利用三极管来保护器件
|
33、差动输入运算电路
34、快速积分电路
35、模拟一阶微分方程电路
36、模拟二阶微分方程电路
37、基本对数运算电路
38、实用微分电路
39、反对数放大基本电路
43、RC无源网中的低通滤波电路
44、同相输入一阶低通滤波电路
45、反相输入一阶低通滤波电路
46、简单的二阶RC滤波电路
47、典型二阶RC有源低通滤波电路
48、典型二阶高通有源滤波电路
49、基本带通滤波电路
50、典型带通滤波电路
51、矩形波振荡电路
52、幅频可调的矩形波发生器
53、幅频可调的锯齿波发生器
54、单相半波整流电路
55、单相全波整流电路
56、电容滤波电路
57、电容滤波带电阻负载
58、RC滤波电路
59、基本LC滤波电路
60、二倍压整流电路
61、三倍压整流电路
62、基本稳压电路
63、基本调整管稳压电路
64、具有放大环节的稳压电路
65、单相半波可控硅整流
66、电子调压电路
67、电子催眠器--趣味性实验一 |
（二）数字电子部分:
1、TTL集成逻辑门的参数测试
2、CMOS逻辑门的参数测试
3、TTL集成电极开路门与三态输出门的应用
4、与、非、或、与非门电路实验
5、半加器电路实验6、全加器电路实验
7、RS触发器实验
8、D触发器实验
9、JK触发器实验
10、T触发器实验
11、JK型触发器转换成D触发器
12、D型触发器转换成JK触发器
13、计数器实验
14、MSI移位寄存器及其应用
15、译码器及其变换方式
|
16、MSI数据选择器及逻辑设计
17、微分型单稳态电路
18、环形多谐振荡器
19、利用门电路构成编码器、分配器、选择器20、组合电路的设计之一--编码转换
21、组合电路的设计之二--显示电路
22、同步时序电路的设计
23、计算机时序电路的设计
24、集成定时器测试及应用
25、CMOS集成A/D、 D/A转换电路实验
26、二极管非门、或非门电路
27、三极管非门、与非门、或非门电路
28、异步十进制减法计数器
29、异步十进制加法计数器
30、综合能力培训实验--电子秒表 |
|
| |
（三）单片机实验开发系统部分:
|
| |
（1）CJ系列单片机MCS-51实验内容
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序
|
实验六
查找相同数个数实验七
无符号双字节快速乘法子程序
实验八 多分支程序
实验九 脉冲计数(定时／计数器实验)
实验十 脉冲计数／秒(定时，计数器综合实验)实验十一 电脑时钟(定时器、中断综合实验) |
| |
硬件实验
实验一 PI口亮灯
实验实验二 PI口转弯灯实验
实验三 P3.3口输入，PI口输出
实验四 工业顺序控制
实验五 8255 ABC口输出方波
实验六 8255PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O扩展
实验九 A/D转换实验
实验十 D/A转换实验
|
实验十一 8279键盘显示实验
实验十二 通用打印机
实验十三 微型打印机打印字符、典线、汉字
实验十四 TV-G显示接口板(一)
实验十五 TV-G显示接口板(二)
实验十六 TV-G显示接口板(三)
实验十七 电子音响
实验十八 继电器控制
实验十九 步进电机控制
实验二十 8253方波 |
| |
（2）CJ系列单片机MCS-96实验内容
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序 |
实验五 数据排序
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序 |
| |
硬件实验
实验一 Pl口亮灯实验
实验二 Pl口转弯灯实验
实验三 P3.3口输入，Pl口输出
实验四 工业顺序控制
实验五 8255 ABC口输出方波
实验六 8255PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O扩展
|
实验九 A/D转换实验
实验十 D/A转换实验
实验十一 8279键盘显示实验
实验十二 通用打印机
实验十三 TV-G显示接口板
实验十四 继电器控制
实验十五 8253方波
实验十六 步进电机控制 |
| |
（3）CJ系列单片机MCS-88实验内容
实验一A/D转换实验
实验二D/A转换实验(一)
实验三D/A转换实验(二)
实验四8255并行口实验(一)
实验五8255A并行口实验(二)
实验六定时器/计数器(一)
实验七8259单级中断控制器实验 |
实验八串行接口和应用(一)串行发送
实验九串行接口应用(二)串行接收
实验十小直流电机调速实验
实验十一步进电机控制
实验十二继电器控制
实验十三存贮器读写实验
实验十四电子琴实验
实验十五简单I/O口扩展实验 |
| |
|
| |
|
| |
|
| |
|
