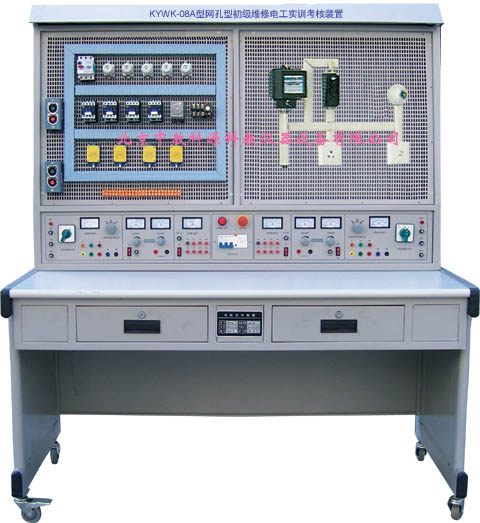

KYWK-08A 网孔型初级维修电工实训考核装置(双组型)




网孔型中级维修电工实训考核装置
KYWK-0A网孔型初级维修电工实训考核装置

一、概述
  网孔型初级维修电工实训考核装置,主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
二、特点
  1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
  2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
  3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
  4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。
三、技术性能
  1、输入电源:三相四线制~380V±10% 50Hz
  2、温度:-5℃~+40℃,相对湿度<85%
  3、装置容量:<1.5KVA
  4、外形尺寸:1600mm×750mm×1590mm
四、实训台装置
  1、公共部分:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。
  2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
  3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
  4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
  5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。
五、参考实训项目

 1.电工布线工艺实训
 2.两个开关控制一盏灯线路训练
 3.声控开关控制白炽电路训练
 4.二地控制一盏灯电路训练
 5.三地控制一盏灯电路训练
 6.日光灯线路接线训练
 7.单相电度表直接安装接线
 8.单相电度表经电流互感器安装接线
 9.室内照明电路安装训练
 10.配电板安装训练
 11.交流负载电功率的测量
 12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转控制线路
19.双重联锁的三相异步电动机正反转控制线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路

六、参考实训项目所需元器件清单(每组配备清单)
注:本装置每台需配两套元器件,用户也可自行购买。
序号
名 称
型号与规格
数量
1
单相电度表
DD862-2
1
2
单相闸刀开关
HK8
1
3
拉线开关
4A/250V
1
4
平灯头
6A/250V
2
5
园形插座
T3-10
1
6
电流互感器
LQG-0.5
1
7
墙壁开关座
2
8
声控开关
118-B30
1
9
低压断路器
DZ108-20/10
1
10
螺旋式保险盒
RL1-15/3A
3
11
直插式保险盒
RT14-20/2A
2
12
交流接触器
CJX2-0910
3
13
辅助触头
F4-22
3
14
热继电器
R16B-20/3
1
15
通电延时时间继电器
ST3PA-B/380V(0-60S)
1
16
时间继电器座
PF-083A
1
17
3H铁壳按钮
2
18
行程开关
LX9-222
2
19
行程开关
LX9-001
2
20
倒顺开关
K03-15
1
21
日光灯管
Y210RR25/10W 1
22
镇流器
13W 1
23
日光灯座
2
24
大功率电阻
3
25
二极管
1
26
接线端子排
JF5-2.5/5
5
27
G形导轨
1
28
走线槽
2米
29
螺丝
90
30
螺丝刀
2
31
尖嘴钳
1
32
剥线钳
1
33
三相鼠笼异步电动机
380V/Y/△180W
1
