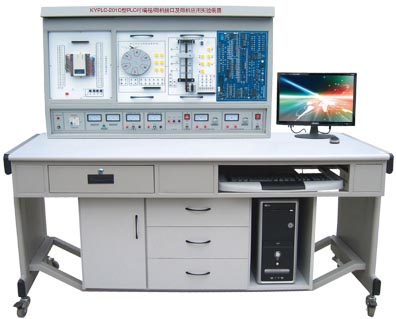

KYPLC-201C型PLC可编程控制、微机接口及微机应用综合实验装置
※ 概述: 　本实验台是在“KYPLC-201C型PLC可编程控制器实验系统”的基础上增加微机接口及微机应用实验系统，通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点。微机接口及微机应用适用于86系列微机原理课程，综合了各学校讲课及实验老师意见，增添了系统的开放能力和灵活性。为适合基础教学的需要，增添了数字电路实验线路。这一崭新的系统实现了专业基础课（数字电路）专业课（微机原理）、课程设计和毕业设计（微机应用）的三合一，真正做到了一机多用。大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课、微机应用课的教师指导书，书中对这部分实验都写有实验目的，实验电路以及汇编语言和C语言的参考程序清单（提供程序软盘），供教师参考，减轻了教师备课和辅导实验的工作量。全套装置设计合理，功能强大，操作简单方便。 KYPLC-201C型PLC可编程控制、微机接口及微机应用综合实验装置 ※ 主要技术参数: ◆PLC主机:输入:24点输出16点 ◆型号:三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议） ◆输出电压:直流24V，电压表指示 ◆利用应用软件编程 ◆电源输入:交流220V，50Hz ◆电流 ≥2A，电流具有过载保护 ◆外形尺寸:160×75×140 cm3

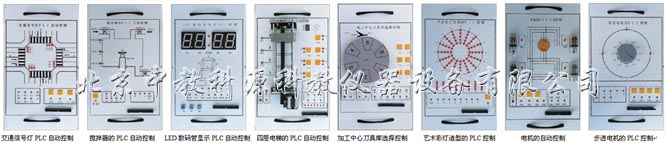

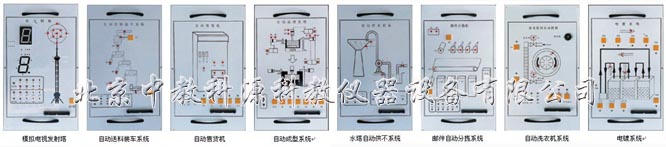

KYPLC-201C型PLC可编程控制、微机接口及微机应用综合实验装置模块
※ 系统构成: 1、PLC可编程控制器实验台 2、PLC可编程控制器实验装置 3、PLC可编程控制器操作桌 4、编程应用软件 5、仿真教学软件 6、PLC及转接通讯电缆 7、实验操作桌 8、微机接口及应用部分: （1）微机接口部分:一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；（2）微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；（3）辅助电路:40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。 9、电脑或手持编程器（用户自备或代购）四、实验台（一）功能、特点 1、实验台包括（1）交流电源输入区（6）PLC主机、编程电缆（2）LED发光管、指示灯（7）输出负载指示（3）输入模拟开关（按钮和开关）（8）LED数码管、蜂鸣器（4）直流稳压电源5V1A，24V2A （9）PLC输入、输出端口（5）直流电机、继电器 2、PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。 3、PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。 4、KYPLC-201型实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。 5、实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。 6、双口接线法:PLC实验台与实验挂箱装置之间的连接即可采用自锁紧接插件，单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家的单一连接法相比具有绝对优越性。 7、可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。 ※ 实验项目: （一）PLC可编程控制器实验内容:

1．与、或、非逻辑功能实验　　　　　　　 2．定时器、计数器功能实验　　　　　　　 3．跳转、分支功能实验　　　　　　　　　 4．移位寄存器实验　　　　　　　　　　　 5．数据处理功能实验　　　　　　　　　　 6．微分、位操作实验　　　　　　　　　　 7．交通信号灯PLC自动控制实验　　　　　　 8．搅拌器的PLC自动控制实验　　　　　　　 9．LED数码官显示PLC自动控制实验　　　　 10．四层电梯的PLC自动控制实验 11．加工中心刀具库选择控制实验	12．艺术彩灯造型的PLC控制实验 13．电机的自动控制实验 14．步进电机的PLC控制 15．模拟电视发射塔实验实验 16．自动送料装车系统控制实验 17．自动售货机实验 18．自动成型实验 19．水塔自动供水控制系统实验　 20．邮件自动分拣实验 21．自动洗衣机控制系统模拟实验 22．电镀过程控制实验
（二）微机接口及微机应用实验内容: A、微机接口实验（微机原理课） 1、I/O地址译码实验　　　　　　　　　　　　 2、简单并行接口实验　　　　　　　　　　　 3、可编程并行口实验（一）（二）　　　　　　 4、串行通讯实验（8251、8250）　　　　　　 5、A/D、D/A转换 6、可编程定时器/计数器实验 7、七段数码显示实验 8、中断实验和DMA通讯实验	B、趣味性实验及控制实验（微机应用课） 1、竞赛抢答器实验 2、数字录音机实验 3、电子琴实验 4、交通灯控制实验 5、继电器控制实验 6、步进电机控制实验 7、七段数码显示实验 8、集成电路测试实验 9、8279键盘、显示控制实验
C、TTL集成电路实验（数字电路课） 1、与、或、非门等门电路实验 2、组合逻辑电路实验（半加器、全加器等） 3、触发器实验（RS、D、JK等） 4、集成计数器及寄存器 5、译码器和数据选择器等 6、单稳态触发器等波形实验
