汽车各系统示教板




安全气囊示教板(采用丰田ES300组装

  采用丰田ES300原车实物;可分别模拟左、右路及双路共同碰撞时的工作状况;可循环演示气囊的爆开过程;可对传感器进行检测,可设置故障,配电脑检测端子。采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
材料要求:外观八成新;附件齐全;功能良好,如采用旧材料制作要求全部翻新。附设备使用说明书。
规格:1400×500×1700mm



安全气囊示教板(采用丰田ES300组装)

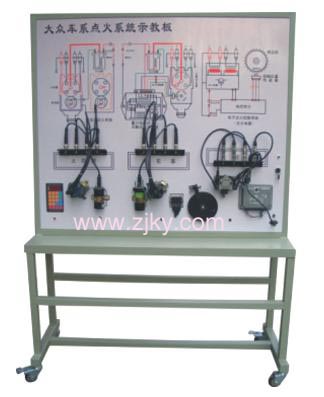

大众车系点火系统示教板

大众车系点火系统示教板

一、功能:
1、应用原车配件:按照原车位置布置。并配有相应的电路图。直观明了,方便教学。
2、把现有的三种点火方式结合在一起,可直接观测点火系统的改进及汽车的发展。
3、设置电压检测端子,可用专用仪器仪表检测。
4、通过触摸式故障板设置实际故障,便于考核,可以通过故障的判断和排除,让学生充分理解点火系统的工作原理。
二、操作:
1、接通220V外接电源。(注:必须用3孔插头)
2、打开点火开关点火档,按选择键选择所要使用的点火系统(下有指示灯显示)。用点火开关启动即可工作。
3、故障设置参数故障板使用说明书。
三、注意事项:
1、点火系统工作时,严禁用手等物品触摸火茶花塞,防止高压电人事故。
2、使用一段时间后应调整火花塞电极间隙,标准间隙为0.7-0.9mm
3、在选择转换时应先停止运转,在转换系统。
4、工作停止后应拔掉电源插头。
四、规格:
1、电源:交流220V、50Hz
2、工作电源:直流电机24V,系统工作电压直流12V
3、外形尺寸:1400×500×1900mm

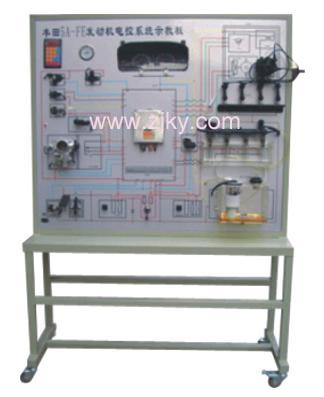

丰田5A-FE发动机电控系统示教板

一、功能:
1、应用原车配件,按照原车位置布置,并配有相应的大型彩色线路图。直观明了,方便教学。
2、各传感器、执行器工作正常,通过油门的变化来改变发动机的负荷(即为转速)。通过负荷的变化来演示电脑对喷油及点火时间的调整。
3、设置电压检测端子,可用专用仪器仪表检测。
4、通过触摸式故障板设置实际故障,便于考核,可以通过故障的判断和排除,让学生充分理解电控发动机的工作原理。在设置故障同时,可通过它原有的诊断接口来测试发动机的故障。诊断接口和故障板配合使用的。
5、组合仪表时时显示系统的各个参数,并配有燃油压力表来显示系统油压。
6、油路采用有机玻璃及耐压塑料制成,可以时时观测油路的变化,并配有燃油压力表显示系统油压。汽油为循环式,防止浪费及污染。
二、操作:
1、接通220V外接电源。(注:必须用3孔插头)。
2、打开点火开关,观察仪表显示(故障灯点亮为正常),钥匙拧至启动档(2秒),系统开始工作。加减油门开始演示。
3、故障设置参见故障板使用说明书。
三、注意事项:
1、系统工作时严禁用手等物品触摸火花塞,防止高压电人事故。
2、严禁用力按油门,防止后部机械损坏。
3、不要私自拆动分电器,分电器位置在出厂时已经调好,如拆动 将无法装回。
4、分电器后面有加油口,每运转3天要加注黄油一次。
5、工作停止后应拔掉电源插头。
四、规格: 1、电源:交流220V、50Hz。
2、工作电源:直流电机24V;系统工作电压直流12V。
3、外形尺寸:1400×500×1800mm


丰田5A-FE发动机电控系统示教板

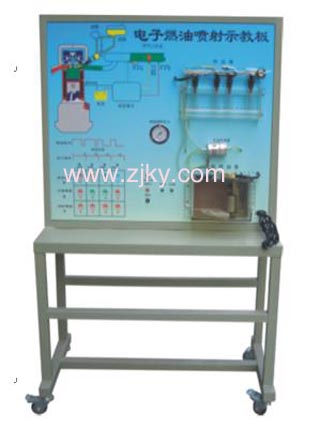

电子燃油喷射示教板

电子燃油喷射示教板

一、功能:
1、应用原车配件,按照原车位置布置,并配有相应的大型彩图。直观明了,方便教学。
2、把现有的三种喷油方式结合在一起,可直接观测喷油系统的改进及汽车的发展。
3、油路采用有机玻璃及耐压塑料制成,可以时时观测油路的变化,并配有燃油压力表显示系统油压。汽油为循环式,防止浪费及污染。
二、操作:
1、接通220V外接电源。(用3孔插头)。
2、按下电源开关,观察电源指示灯点亮,按选择键转换喷油方式(旁边有指示灯显示)
3、按启动键即可工作。
三、注意事项:
1、要在喷油系统停止工作后再进行系统转换。
2、工作停止后应拔掉电源插头。
四、规格:
1、电源:交流220V、50Hz。
2、工作电源:直流12V。
3、外形尺寸:1000×500×1500mm
