桑塔纳 2000GSi型轿车防盗系统

　　桑塔纳2000GSi型轿车配置了和德国大众帕萨特B4轿车一样的汽车防盗器。所谓汽车防盗器是一种点火开关打开后开始工作的电子防盗保护装置。采用使发动机不能发动，或能发动数秒钟后即中断的方式防盗（又称电子锁）。可以有效避免汽车被无权使用的人开走。
一、桑塔纳2000GSi型轿车汽车防盗器的组成
桑塔纳2000GSi型轿车汽车防盗器由下列元件组成：带有脉冲转发器的汽车钥匙、识读线圈、防盗器ECU(J362)。带可变代码的发动机ECU(J220)以及防盗器警告灯。图12-l所示为汽车防盗器的组成。
桑塔纳 2000GSi型轿车防盗器
车钥匙上的脉冲转发器和识读线圈是整个电子控制防盗系统的信号发生器，防盗器ECU是控制单元，而发动机ECU是执行器。 二、防盗器元件的功能 1、脉冲转发器 脉冲转发器安装在车钥匙中，它是一种不需要电池来驱动的感应和发射元件。 当车钥匙插入锁孔并打开点火开关时，防盗器ECU把能量输送给识读线圈。由识读线圈把能量用感应的方式传送给脉冲转发器。这时，脉冲转发器接收感应能量后立即发射出"程控代码"，通过识读线圈把程控代码输送给防盗器ECU，供其核对，以识别合法性。每一辆车的车钥匙，即脉冲转发器都有不同的"程控代码"。
2、识读线圈
识读线圈环绕在机械点火开关锁的外面，在点火开关置于ON时，把能量传送给车钥匙中的脉冲转发器，并把脉冲转发器中存贮的程控代码输送给防盗器ECU。
3、防盗器ECU
防盗器ECU安装在转向柱左边支架中央线路板上方。在点火开关置于ON时，激活脉冲转发器，通过识读线圈把它的程控代码接收回防盗器ECU。防盗器ECU把输入的程控代码与先前存贮在防盗器内的车钥匙代码进行核对是否正确。同时防盗器ECU又对发动机ECU存贮在防盗器ECU中的代码核对是否正确。如果核对后，代码不一致，发动机在发动后2s之内，中断点火和喷射而熄火。
由于防盗器ECU是经过与发动机ECU匹配后，才介入到发动机电子控制系统中的，因此只有使用被装于汽车上的防盗器ECU匹配过并认可的车钥匙，才能安全启动发动机。
4、防盗警告灯
当使用合法的车钥匙打开点火开关时，安装在仪表台中部面板上的防盗警告灯会点亮后熄灭（3s内）。如果使用非法的车钥匙，或者在防盗系统中存在故障，打开点火开关后，防盗警告灯会连续不停地闪烁

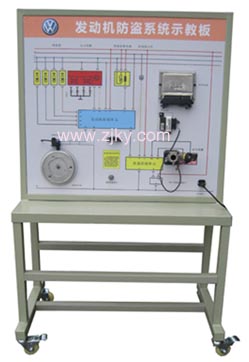

桑塔纳 2000GSi型轿车防盗系统

雷克萨斯电子巡航系统示教板

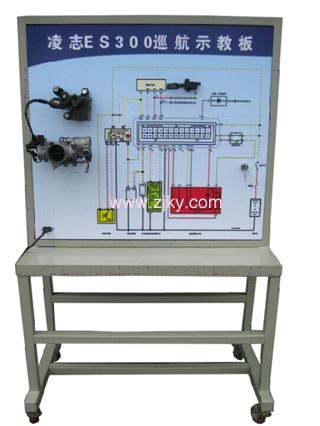

雷克萨斯电子巡航系统示教板

一、产品简介
本示教板采用凌志ES300汽车巡航系统实物,配有电子巡航控制单元、巡航控制开关、制动开关、手刹开关、档位开关、巡航电机、节气门、组合仪表等。该示教板能满足巡航系统的结构组成及工作原理等教学需求，适合于各级别学校的培训和考核。电源采用交流电转变成直流电的形式供给，省去了由于蓄电池电量不足而带来维护的麻烦。
二、功能特点
1．动态演示功能：配备电子巡航控制系统实物总成以及相关辅助控制系统，通过改变巡航控制开关等各相关传感器信号，可动态演示巡航系统的整个工作过程。
2．显示功能：可通过组合仪表动态显示巡航系统的工作原理及运行过程。
3．检测功能：外接式诊断端子，可对巡航系统中传感器、执行器及电控单元进行信号检测与分析。
4．自诊断功能：配备电脑数据检测端口，可连接专用或通用各类型解码仪，对巡航系统进行故障码读取与清除，动态数据流读取等操作。
5. 控制面板上绘有与原车控制系统相一致的直观的电控系统原理图。
三、技术参数
工作电源：220v交流
工作电压:12V直流
重量：50Kg
工作温度：-40℃+50℃
外形尺寸（长*宽*高）：1000×500×1700(mm)

汽油车电路系统电教板

1、集起动系统、充电系统、工作正常，并采用外调节发电机；
2、灯光系统、雨刮/喷水系统齐全有效；
3、 可进行典型汽油车电路综合实训操作；
4、 故障设置装置，可以设置常见故障；
5、 设置外接线式检测端子，便于学生检测；
6、 配套台架操作使用说明与实训课题的实训指导书；
7、 经高温烤漆处理，带万向脚滚轮台架，便于移动教学；
8、 设备面板采用进口绝缘板经烤漆工艺制作而成，美观大方，不褪色，不变形；
9、 台架配置对开式维修门，安全可靠，坚固耐用。
10 外形尺寸：1260×850×1860mm

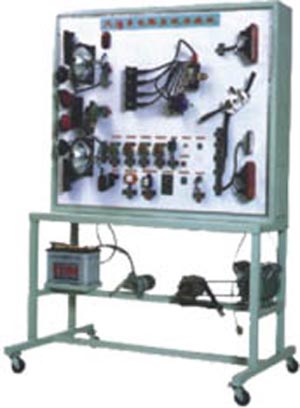

汽油车电路系统电教板

汽油车电路系统电教板

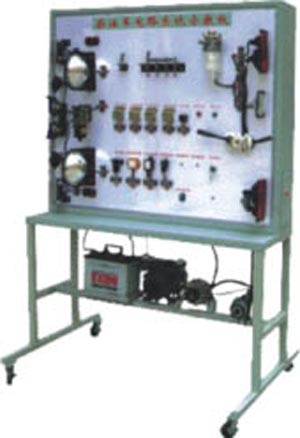

柴油车电路系统电教板
