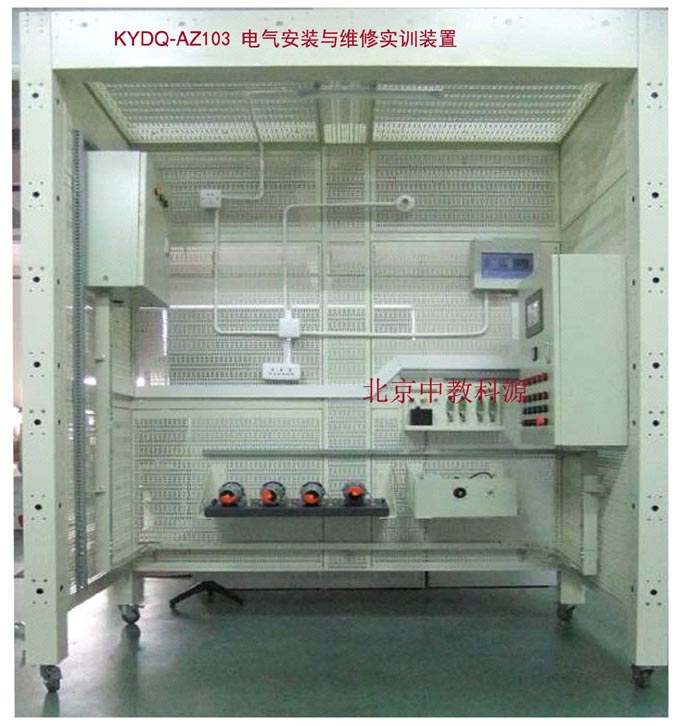

KYDQ-AZ103 电气安装与维修实训考核装置





KYDQ-AZ103 电气安装与维修实训考核装置

 一、概述:
  KYDQ-AZ103 电气安装与维修实训考核装置,是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求,而开发的一种通用实训平台。非常适合于各类职业院校和技工学校维修电工和电气安装工,其他有电气安装布置要求的专业的作为公共平台使用。
  KYDQ-AZ103 电气安装与维修实训考核装置,采用钢制网孔板和钢制专用型材组接而成,安装有自锁式脚轮,方便移动和使用。装置表面喷塑,色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度,既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适,可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工,钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计,带有穿管孔,使用扎带固定线管,在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器,可方便的对PVC管弯成90度。
  KYDQ-AZ103 电气安装与维修实训考核装置,可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等,装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜,便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。
  KYDQ-AZ103 电气安装与调试实训考核装置,具有组装灵活方便的特点,可以根据学校的实际教学条件组成,2人组、3人组、4人组……,单面、双面等不同的方式。长度组合是基于2个0.8米的基本组合单元,辅助配有0.2米、0.4米的组合单元,形成不同的长度组合,以满足不同的教学场地。建议最长不超过3个0.8米的基本组合单元。
  KYDQ-AZ103 电气安装与维修实训考核装置,也可以为水电安装工等有电气安装要求的各岗位群提供实训考核。
二、配置清单
 1、配电箱部分:
  三相四线有功电度表,隔离开关,漏电型空气开关,空气开关,漏电型空气开关,电源指示灯,配电箱箱体。
 2、照明套件:
  日光灯组件,节能灯,螺口平灯头,声控开关,泰力1插,飞雕2开,飞雕4开,吸顶灯,触摸开关,暗盒,明盒,白板,塑料圆木。
 3、电机:
  三相交流异步电动机
 4、线路器材
  PVC管,PVC直通,PVC杯梳,扎带,M4*20螺丝(带帽),行线槽,绝缘导线,PVC线槽,金属桥架,异型号码管,冷压叉,缠绕带,管卡,金属线管,金属线管直通,90°弯通,金属杯梳,金属暗盒,自攻丝。
 5、电工工具
  尖嘴钳,剥线钳,压线钳,电工钳,一字螺丝刀,十字螺丝刀,电笔螺丝刀,万用表,铝合金人字梯,平锉刀,钢卷尺,电工刀,钢板尺,直角尺,活动扳手,六角扳手,手锯弓,手锯条,PVC管弯管器,金属管弯管器。
 6、主体配置
  1)电气安装与维修实训考核装置台架(2人组标准配置)长×宽×高=2006×1003×2410mm
  2)立柱,大网孔板,小网孔板,三层框架,单层框架,长网孔连接板,短网孔连接板,后横梁,前横梁,网孔梁柱,侧梁,自锁脚轮¢75,短安装螺丝(六角),:M6*40mm)网孔板安装螺,丝(六角:M6*60mm),长安装螺丝(六角:M6*150mm),¢6平垫,¢6弹垫,M6螺帽。
  3)元件存放柜,配电箱,漏电型空气开关,空气开关。
三、实训项目举例
  1、电表箱的安装
  2、配电箱的安装
  3、日光灯的安装
  4、白炽灯的安装
  5、吸顶灯的安装
  6、节能灯的安装
  7、高压钠灯的安装
  7、PVC管的处理与布置
  8、PVC管的穿线
  9、开关与插座的安装
  10、分线盒的安装
  11、线路分配设计
  12、施工规范的学习与训练
  13、安全施工要求学习与训练
  14、两地控制一盏灯
  15、线槽布线施工训练
  16、隐蔽工程施工训练
  17、隔离开关的安装
  18、配电线路的接线实训
  1)金属桥架的组合与安装实训;
  2)塑料线槽的敷设实训;
  3)金属线管的敷设实训;
四、技术参数
  1、工作电源:三相五线 供电 AC 380 V/220 V ±7.5% 50 Hz;
  2、工作环境:用绝缘地板(或使用绝缘地毯);
  3、实训装置主网孔板尺寸:长(mm)×宽(mm)=798×768
  4、实训装置外形尺寸:见配置清单
  5、实训装置材料:钢板。钢板厚度≥1.5mm;
  6、最大功率消耗 ≤1.5KW
   安全保护措施:具有接地保护、过流、过载、漏电保护功能,符合相关的国家标准。
