KYJC-M7130K型 平面磨床电气技能培训考核实验装置(智能型)

一、产品概述:
  KYJC-M7130K型平面磨床电气技能培训考核实验装置,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所\站,等单位电气控制内容的教学,考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。

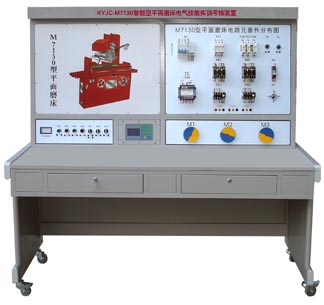

KYJC-M7130K型 平面磨床电气技能培训考核实验装置(智能型)

二、适用范围
  本装置适用于M7130K平面磨床电气控制的模拟与M7130K平面磨床电气故障排除的技能考核。
三、技术性能
 1、输入电源:三相四线(~380V±10% 50Hz)
 2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
 3、装置容量:<1KW
 4、外形尺寸:1410mm×725mm×1535mm
四、装置的基本装备
 1、电源控制面板(铝质面板)
 (1)交流电源(带有漏电保护措施)
提供市电提供三相交流电源(380V)
 (2)人身安全保护体系
  电压型漏电保护器:对线路出现的漏电现象进行保护,使控制屏内接触器跳闸,切断电源。
  电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2、主令控制及图示板(铝质面板)
  面板上安装有机床的所有主令电器及动作指示灯,机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
  面板上印有M7130K平面磨床示意图,可以很直观地看出M7130K平面磨床的外形轮廓。
3、元器件安装板
  面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4、三相异步电动机
  三个380V三相鼠笼异步电动机,分别用砂轮电动机、冷却泵电动机和液压泵电动机。
5、故障开关箱
  设有32个开关,其中K1到K24用于故障设置;K25到K32保留。
6、实验桌
  实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。
五、实验项目及主要内容
 1、学生熟悉常用低压电器的机构、原理;
 2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上;
 3、提高学生的动手能力的技能操作水平;
 4、通过对机床故障排除,完成机床常见故障的排除;
 5、可以设置故障点做为维修电工的技能考核台。
