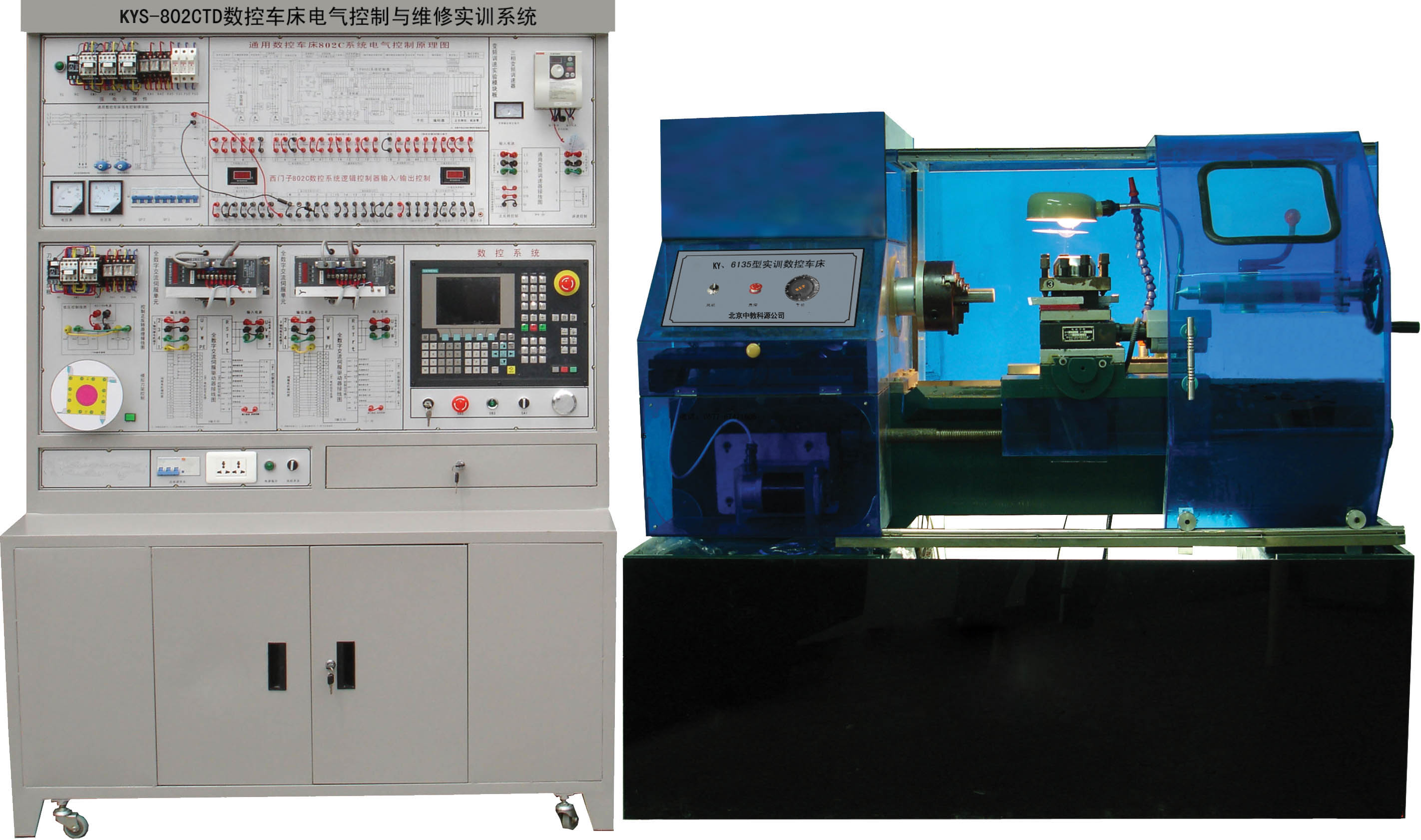

KY-802CTD型数控车床综合实训考核装置

一:概述
1. 由数控车床实训台和数控教学型车床实物组成，不仅可作为数控车床电气故障的维修实训设备，也可作为数控车床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床编程与加工操作等多项功能；
2. 学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；
3. 完全采用工业化的器件，将一台数控车床的电控系统的每一环节在实训台上进行分解展示；
4. 模块化结构设计，并设计有强电柜，便于实现数控车床各个环节的实训教学；
5. 设计有专门的故障设置区和排故操作单元。具有数控车床的故障维修考核功能。
二、技术性能
1. 输入电源:三相四线380V±10% 50Hz
2. 工作环境:温度-10℃～+40℃
3. 装置容量:＜3kVA
4. 实训台结构:考核柜为铁质钣金喷塑结构，坚固耐用；
5. 外形尺寸:137cm×60cm×189cm
三、实训装置的基本配置及功能
1. 控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；
2. 电源部分:采用三相四线380V交流电源供电，漏电保护器控制总电源
3. 数控系统单元:采用西门子（SINUMERIK 802C base line）数控系统；
4. 驱动模块:X/Z进给轴均采用伺服电机驱动；
5. 主轴模块:主轴电机为三相异步电机，由三菱变频器进行无级调速。
6.、教学型数控车床采用高硬度工程塑料制作，具有一定的车削能力，可对有机玻璃、塑料等材料进行简单车削加工，具有真实数控车床的机械运动，X、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关.
四、HK6135型数控车床技术参数
●床身最大回转直径:350mm
●三爪卡盘:160 mm
●主轴孔径:40 mm
●电动刀架:四工位
●主轴电机功率:750W
●主轴最高转速:1500rpm
●外形尺寸:1670×810×1500 mm
五、实训项目
1. 数控车床电气系统的设计
2. 数控系统的参数设置与调整
3. 输入输出接口实训
4. 机床参考点的调试
5. 伺服电机驱动单元的调试与应用
6. 变频器的调试、参数设置与应用
7. 电动刀架控制实训
8. 数控系统的通讯
9. 数控车床故障诊断与维修
10. 数控系统的操作与编程
11. 数控车床加工实训
