KYSD-XB6型数字电路实验箱/KYSD-XB2型数字电路实验箱/KY-SD1型数字电路学习机

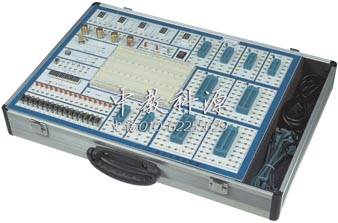

               KYSD-XB6型数字电路实验箱



一、系统组成
1、电源:交流输入:220V±10% 、50Hz
固定直流输:出5V/2A、-5V/0.5A、±12V/0.5A 、;
可调直流输出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)
2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
3、连续脉冲源:0~1MHz。
4、固定频率脉冲源16路,输出为TTL电平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。
6、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz。
7、十六位逻辑电平输入开关:可输入低电平'0'、高电平'1'(为正逻辑)。
8、十六位逻辑电平指示灯:指示灯亮表示高电平'1',指示灯灭表示低电平'0'。
9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用
10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
11、BCD码开关二组。提供BCD输入。
12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;
13、可变电位器4只,阻值分别1K,50K,100K,680K。
14、开放实验区,用于扩展实验、课程设计使用。
(1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC。
(2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。
二、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路(半加器、全加器及逻辑运算)实验
3、触发器实验(一) R-S、D、JK
4、触发器实验(二) 三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
三、实验室每人每套配置方案(二人为一组,一组用一张实验桌)
1、KY-XB6 必配 1台。
2、示波器 自配 1台。
3、万用表 自配 1只。
4、实验桌 自配 1张。
5、实验椅 自配 2把。

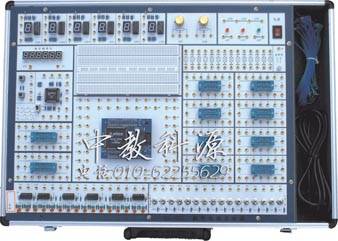

                KYSD-XB2型数字电路实验箱



  KYSD-XB2 数字电路实验箱,可以完成高等院校"数字电路课程"的全部实验,适用于高等院校及各类职业技术学校的电子技术类教学。
一、系统组成
1、电源:交流输入:220V±10% 、50Hz
直流输出:±12V/0.3A 、 5V/2A
2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
3、固定频率脉冲源7路,输出均为TTL电平:1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz;
4、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。
5、六位高精度数字频率计,测量范围:0-9.9999MHz ,误差<1Hz
6、十六位逻辑电平输入开关:可输入低电平'0'、高电平'1'(为正逻辑)。
7、十六位逻辑电平指示灯:红色表示高电平'1',绿色表示低电平'0'。
8、数码管显示:六位由七段LED数码管组成的BCD码译码显示电路。供数字钟、日历等实验显示用。
9、可变电位器2只,阻值分别22K,100K。
10、开放实验区,用于扩展实验、课程设计使用。
(1)提供锁紧插座共8只,其中40芯2只,20芯2只,16芯4只,可插8芯~40芯的种IC。
(2)台湾产面包板二块,可接插电阻、电容、稳压管、二极管、三极管等元器件。
11、EDA扩展区,标准配置为Lattice 1032实验板,也可根据学校要求选配,如Lattice 4256,Altera EPM7128s、Altera EP1K30、Altera EP1K100、Xinlix 95108等实验板。
二、实验项目
(1)、数字电路推荐实验项目:
1.TTL集成逻辑门的参数测试与使用
2.CMOS集成逻辑门的测试
3.门电路的逻辑功能实验
4.常用组合逻辑功能器件的测试
5.数据选择器及其应用
6.血型关系检测电路和表决电路
7.RS触发器的功能与测试
8.JK触发器逻辑功能及主要参数测试
9.移位寄存器的功能测试
10.十进制计数器(CMOS)
11.异步计数器
12.同步计数器
13.计数、译码、显示电路实验
14.555集成定时器及应用
15.序列检测器
16.数-模转换器
17.追随比较型A/D转换电路
18.人工控制交通灯控制器
19.汽车尾灯控制电路
20.数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23. A/D 转换电路;
24. D/A转换电路
(2)、EDA器件开发设计实验
1.单元电路设计实验:
(1)常用门电路设计
(2)编码器/译码器设计
(3)触发器及时序电路设计
(4)同步/异步计数器设计
(5)键盘扫描实验
(6)加法器实验
2.综合设计实验:
(1)SSI组合电路的设计与冒险竞争观察;
(2)MSI组合电路的设计;
(3)可读写寄存器的设计。
3.研究创新实验:
(1)数字频率计
(2)数字电子钟设计
(3)十字路口交通灯自动控制器的设计
(4)出租车计费器的设计
(5)数字滤波器设计
(6)DAC、ADC模型设计
(7)数字模拟综合系统设计


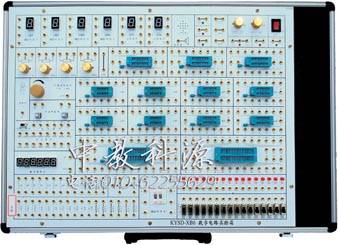

               KY-SD1型数字电路学习机


                   KY-SD1型数字电路学习机

  KY-SD1数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点:使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
一、 KY-SD1型系统组成
(1)电源 :交流输入:220V±10% ,50HZ
直流输出:±12V/0.2A 、 5V/2A
(2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
(3)连续脉冲,输出均为TTL电平:
固定频率脉冲源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
(4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)
(5)逻辑电平的输入与显示:
A、十六位独立逻辑电平开关:可输出"0"、"1"电平(为正逻辑)。
B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
(6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;
(7)时序发生器及启停控制电路。
(8)台湾产面包板二块(1600孔)
(9)20芯锁紧插座2只,40芯锁紧插座2只,16芯锁紧插座4只。
(10)各阻值电位器2只。
二、推荐实验项目
1.TTL集成逻辑门的参数测试与使用
2.CMOS集成逻辑门的测试
3.门电路的逻辑功能实验
4.常用组合逻辑功能器件的测试
5.数据选择器及其应用
6.血型关系检测电路和表决电路
7.RS触发器的功能与测试
8.JK触发器逻辑功能及主要参数测试
9.移位寄存器的功能测试
10.十进制计数器(CMOS)
11.异步计数器
12.同步计数器
13.计数、译码、显示电路实验
14.555集成定时器及应用
15.序列检测器
16.数-模转换器
17.追随比较型A/D转换电路
18.人工控制交通灯控制器
19.汽车尾灯控制电路
20.数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23. A/D 转换电路
24. D/A转换电路
