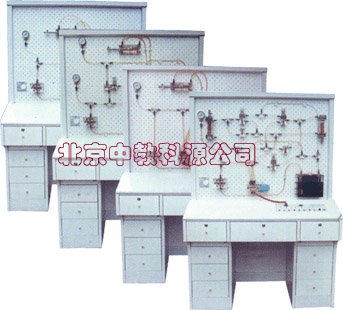

KY-18B型透明液压传动实验系统(新款四合一)
|
|
|
透明液压专利技术是我公司为实现液压传动课程现代化教学而进行研究的最新科技成果，它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。随着科学技术的发展，液压传动作为一种可以传递动力和控制的传动方式，已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。
本系统是液压传动教学最理想的设备，它的配备是学校上水平、上等级的重要标志。KY-18B型"四合一"透明液压传动实验系统，在增加与保证实验项目及功能的前提下，
根据在同一课时做不同实验实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。同时增加了新的液压元件:双作用式叶片泵，摆线式转子泵，先导式溢流阀，Y型三位四通电磁换向阀，
实心双出杆油缸，空心双出杆油缸，油盘等。
主要性能指标:
1、电源:220V 50Hz (市电)
2、实验台外形尺寸:1200mm（长）×600 mm（宽）×1800 mm（高）。
3、油泵电机:Z-400 直流电动机，功率:400W 并配专用稳压直流电机调速器，调速范围:0-2000RMP
4、实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力:Pmax＝1.5Mpa)
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
产品特点:
1、液压传动具有重量轻,功率大,结构简单 ,布局灵活 ,控制方便 ,速度、扭矩、功率均可作无级调节，能迅速换向和变速 ，调速范围宽，快速性好，工作平稳，噪音小，元件易实现系列化，标准化，通用化等一系列优点。
2、采用高精度加工工艺。采用高精度加工工艺 ，克服了透明有机塑料具有热塑性 ，容易变形，机械强度差。而液压元件表面光洁度，结构精度要求高的一系列实际困难。终于研制成功KY-18型透明液压传动实验系统
。1995年获得国家专利（ZL952145995）
3、各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。十八种基本控制回路的实验（
扩展实验可达60多项。）使学生能熟识二十多种常用液压元件的结构，性能，及用途。掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验实验中得到启发，引起兴趣。利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
4、采用透明液压元件、组合插式结构、活动油路接头、通用电气线路。
十八种基本液压传动控制回路:
1、用换向阀的换向回路
2、用"O"型机能换向阀的闭锁回路
3、用液接单向阀的闭锁回路
4、压力调定回路
5、二级压力回路
6、用减压阀的减压回路
7、用增压缸的增压回路
8、用换向阀的卸载回路
9、进油节流调速回路
10、回油节流调速回路
11、变量泵调速回路
12、限压式变量泵和调速阀的复合调速回路
13、流量阀短接的速度换接回路
14、二次进给回路
15、用顺序阀的顺序动作回路
16、用压力继电器的顺序动作回路
17、用电器行程开关的顺序动作回路
18、用行程阀的顺序动作回路 |
